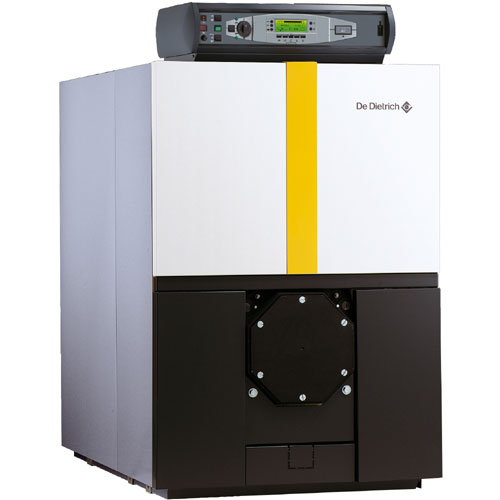

Επιδαπέδιος χυτοσίδηρος λέβητας για χρήση πετρελαίου ή αερίου,
χαμηλών θερμοκρασιών
- Από 258 έως 670.7 Mcal/H και από 300 έως 780 kW
- Βαθμός απόδοσης έως 95,1%
- Ελάχιστη θερμοκρασία λειτουργίας: 40οC
- Σώμα λέβητα από ειδικά εύτηκτο χυτοσίδηρο
- Λέβητας 3 διαδρομών καυσαερίων και με μεγάλο θάλαμο καύσης
- Πιεστικός λέβητας υψηλής απόδοσης καύσης και χαμηλής αντίθλιψης
καυσαερίων
- Πόρτα αναρτημένη σε μεντεσέδες (με δυνατότητα αναστροφής)
- Ενισχυμένη μόνωση
- Παραδίδεται με προρυθμισμένο διακόπτη ροής
- Παραδίδεται λυμένος (δεμένος κατόπιν επιλογής)
- Επιλογή από 4 πίνακες ελέγχου:
• Standard
• “B3” (για παράλληλο έλεγχο με προτεραιότητα ΖΝΧ)
• “DIEMATIC-m3”: με ηλεκτρονικό προγραμματιστή ρύθμισης λειτουργίας
μονοβάθμιου ή διβάθμιου καυστήρα σύμφωνα με την εξωτερική
θερμοκρασία (αντιστάθμιση)
• “K3”: για συνδυασμένη λειτουργία με “DIEMATIC-m3” σε παράλληλη
σύνδεση
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Τύπος Λέβητα |
|
GT |
430-8 |
430-9 |
430-10 |
430-11 |
430-12 |
430-13 |
430-14 |
| Οφέλιμη Ισχύς |
|
kW |
300-390 |
390-450 |
450-540 |
540-600 |
600-670 |
670-720 |
720-780 |
| |
Kcal/hr |
258-335 |
335-387 |
387-464 |
464-516 |
516-576 |
576-619 |
619-671 |
| Περιεκτικότητα σε νερό |
|
Lit |
366 |
409 |
452 |
495 |
538 |
581 |
624 |
| Πτώση πίεσης νερού για ΔΤ=15°Κ |
mbar |
17,0 |
26,5 |
40,8 |
45,3 |
56,4 |
68,8 |
86,8 |
| Ογκος κυκλωμάτων καυσαερίων |
m³ |
0,563 |
0,638 |
0,712 |
0,787 |
0,860 |
0,934 |
1,008 |
| Θάλαμος καύσης |
Διάμετρος Φ |
mm |
530 |
530 |
530 |
530 |
530 |
530 |
530 |
| Βάθος |
mm |
1183 |
1343 |
1503 |
1663 |
1823 |
1983 |
2143 |
| Ογκος |
m³ |
0,310 |
0,354 |
0,396 |
0,439 |
0,481 |
0,523 |
0,565 |
| Ροή μάζας καυσερίων |
Πετρέλαιο |
kgr/h |
650 |
750 |
900 |
1000 |
1116 |
1200 |
1405 |
| Φυσ. αέριο |
kgr/h |
700 |
810 |
972 |
1080 |
1207 |
1297 |
1450 |
| Πίεση στην εστία καύσεως |
mbar |
1,1 |
1,5 |
2,0 |
2,5 |
2,5 |
2,5 |
3,5 |
| Απαραίτητη υποπίεση στο στόμιο |
mbar |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
| Θερμοκρασία καυσαερίων |
°C |
<220 |
<220 |
<220 |
<220 |
<220 |
<220 |
<220 |
| Καθαρό βάρος |
|
kgr |
1802 |
2072 |
2238 |
2454 |
2638 |
2880 |
3057 |
|
