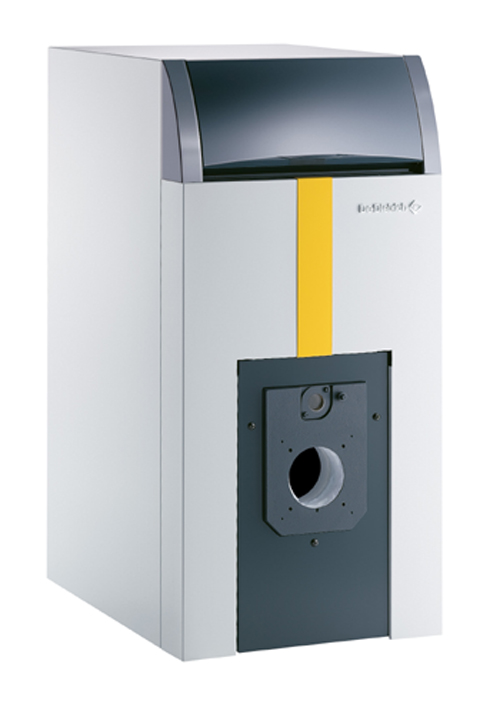

Επιδαπέδιος χυτοσίδηρος λέβητας για χρήση πετρελαίου ή αερίου, χαμηλών θερμοκρασιών
- Από 34.4 έως 86.0 Mcal/H και από 40 έως 100 kW
- Βαθμός απόδοσης έως 94%
- Σώμα λέβητα από ειδικά εύτηκτο χυτοσίδηρο
- Λέβητας 3 διαδρομών καυσαερίων και με μεγάλο θάλαμο καύσης.
- Παραδίδεται δεμένος (τα μοντέλα GT226 έως GT228 παραδίδονται λυμένα κατόπιν επιλογής)
- Επιλογή από 5 πίνακες ελέγχου:
*Για έλεγχο μονοβάθμιου καυστήρα:
• X “Standard”
• B “Basic” (για παράλληλο έλεγχο με προτεραιότητα ΖΝΧ)
• D “Diematic 3” - με ηλεκτρονικό προγραμματιστή ρύθμισης λειτουργίας σύμφωνα με την εξωτερική θερμοκρασία (αντιστάθμιση).
*Για έλεγχο διβάθμιου καυστήρα (για GT226 έως GT228):
• B2: αντίστοιχο του B “Basic”
• D + AD217: D “Diematic 3” + PCB 2 stage / τρίοδη βάνα σε συνεργασία με εξωτερικό αισθητήριο (με επιλογή) |
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
|
Τύπος Λέβητα
|
|
GT
|
224
|
225
|
226
|
227
|
228
|
|
Οφέλιμη Ισχύς
|
|
kW
|
40 - 50
|
50 - 64
|
64 - 78
|
78 - 92
|
92 - 100
|
|
|
Kcal/hr
|
34,4 - 43
|
43 - 55
|
55 - 67
|
67 - 79
|
79 - 86
|
|
Περιεκτικότητα σε νερό
|
|
Lit
|
36
|
43
|
50
|
57
|
64
|
|
Πτώση πίεσης νερού για ΔΤ=15°Κ
|
mbar
|
11,0
|
17,8
|
26,5
|
36,7
|
43,4
|
|
Ογκος κυκλωμάτων καυσαερίων
|
Lit
|
54
|
68
|
83
|
97
|
111
|
|
Θάλαμος καύσης
|
Διάμετρος Φ
|
mm
|
309
|
309
|
309
|
309
|
309
|
|
Βάθος
|
mm
|
446
|
573
|
700
|
827
|
954
|
|
Ογκος
|
m³
|
33
|
42
|
51
|
60
|
69
|
|
Ροή μάζας καυσερίων
|
Πετρέλαιο
|
kgr/h
|
83
|
106
|
129
|
152
|
166
|
|
Φυσ. αέριο
|
kgr/h
|
91
|
117
|
143
|
168
|
183
|
|
Πίεση στην εστία καύσεως
|
mbar
|
0,2-0,5
|
0,3-0,6
|
0,3-0,7
|
0,4-0,8
|
0,6-0,9
|
|
Απαραίτητη υποπίεση στο στόμιο
|
mbar
|
0
|
0
|
0
|
0
|
0
|
|
Θερμοκρασία καυσαερίων
|
°C
|
<200
|
<200
|
<200
|
<200
|
<200
|
|
Καθαρό βάρος
|
|
kgr
|
218
|
257
|
297
|
336
|
375
|
|
